3-3. 파이 차트 : 비율 분석 중심의 시각화

*  파이차트란?

데이터의 구성 요소들이 전체 데이터에서 차지하는 비율을 원 모양으로 그리는 시각화 방법



* 상황별 파이 차트 사용법



1) 항목의 비율을 파악할 때 유용하다.

2) 항목 간 상대적인 크기를 비교할 때 유용하다.

연간 자동차 판매량 표를 사용하여, 파이 차트로 나타내면 다음과 같이 항목이 차지하는 비율을 시각적으로 비교할 수 있다.



* 파이 차트를 사용할 때 알아두면 좋은 내용



1) 핵심을 제대로 전달하기 위해서는 파이를 너무 많은 조각으로 나누지 않도록 한다. (4~8조각 정도가 적당..)

왼쪽 그래프처럼 너무 많은 항목을 다 넣어버리면, 어느 항목에 집중해야 할 지 알 수가 없다. 그러므로, 분석 목표에 맞는 항목을 추려서 오른쪽처럼 만들어주도록 한다.

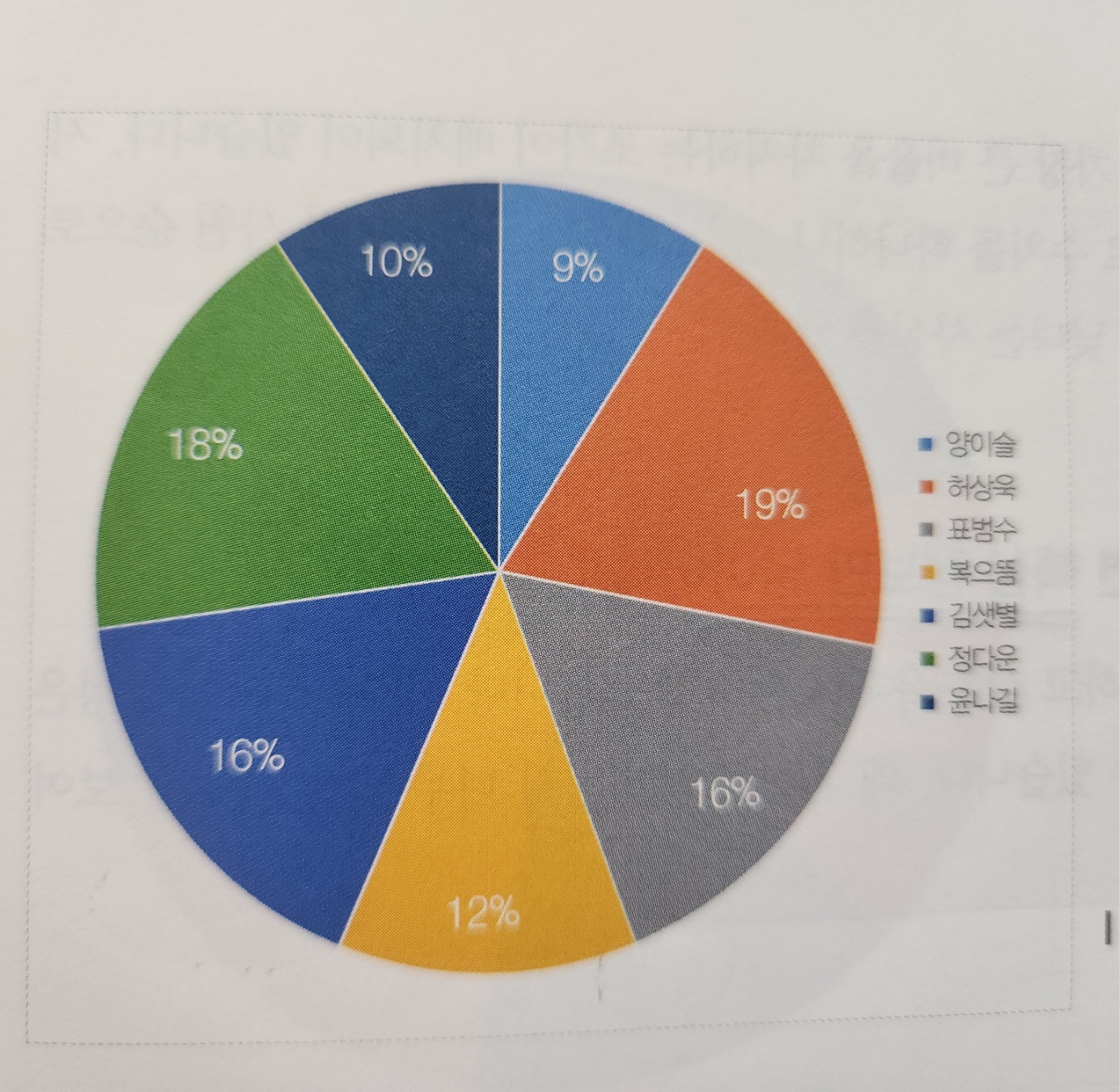

2) 크기를 명확하게 비교하기 위해 조각이 큰 순서대로 나열하도록 한다.

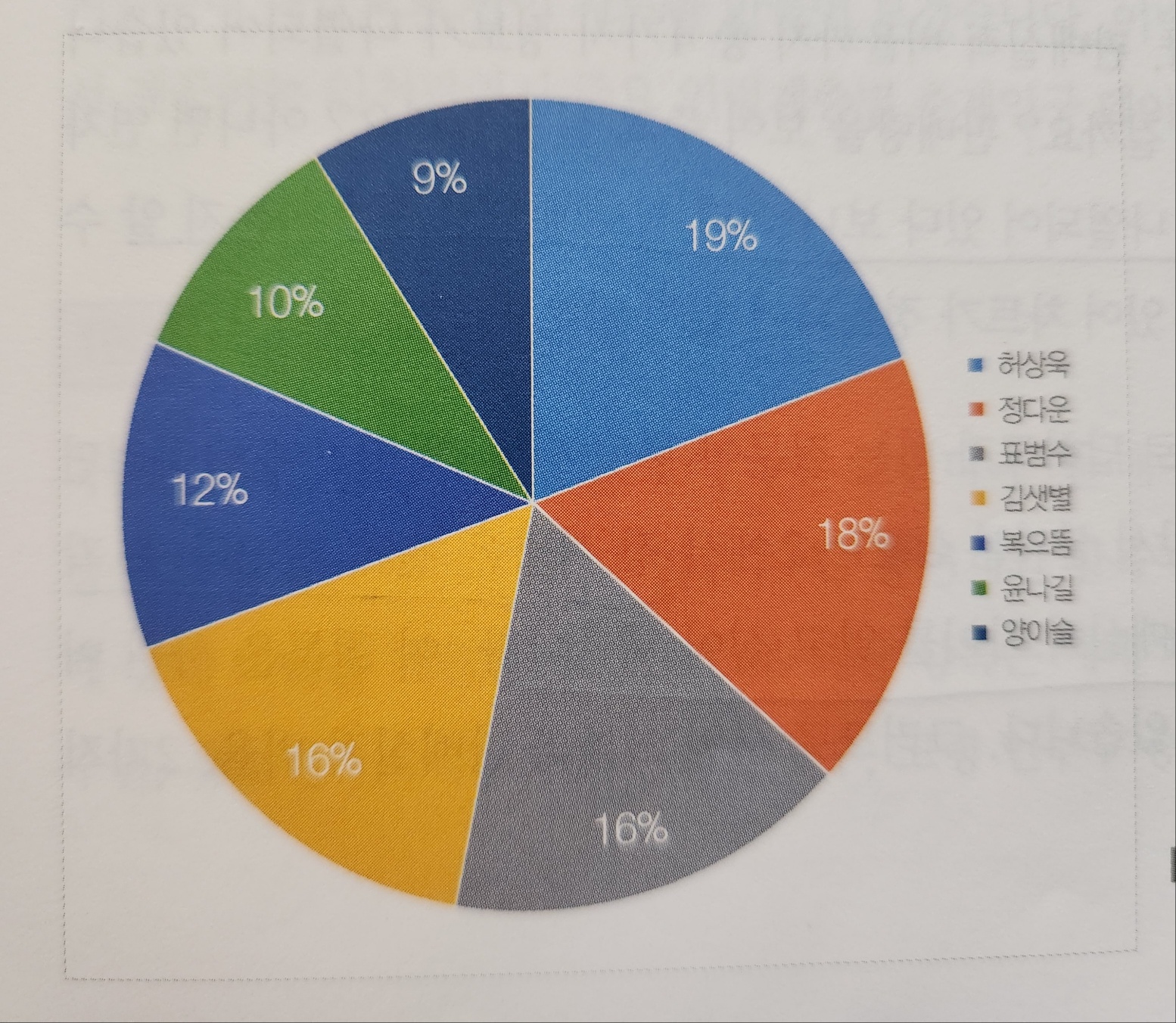

내림차순으로 정렬되어, 1, 2위를 쉽게 알아볼 수 있다.



3) 정확한 정보를 보여주기 위해, 핵심 정보만 담도록 한다.

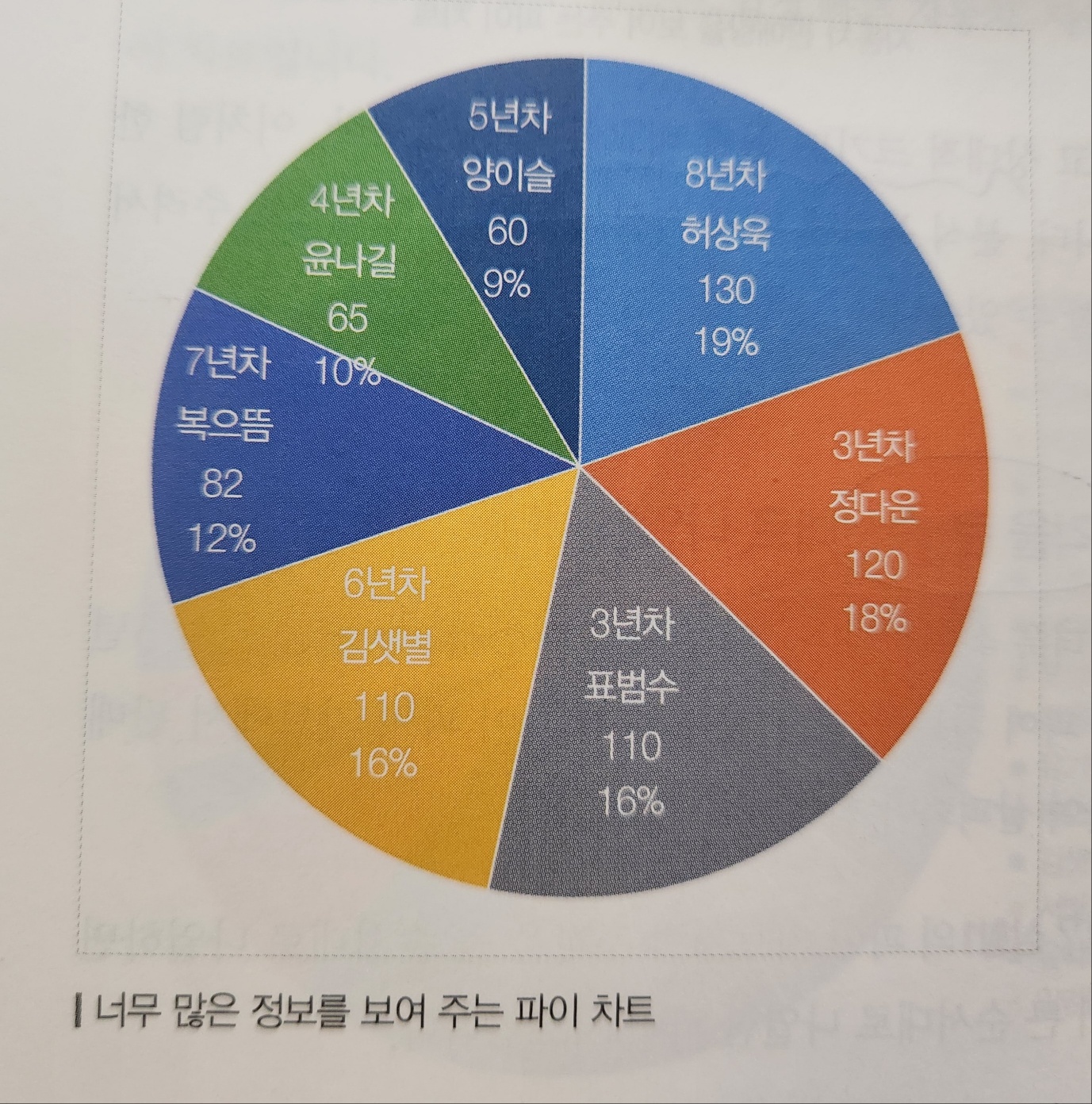

왼쪽 그래프처럼 모든 정보를 담게 되면, 독자에게 혼란을 줄 수 있다. -> 오른쪽 그래프처럼 핵심 정보만을 추려서 보여주어야 한다.



<실습> 인천광역시 시군구별 인구는 어떻게 구성되어 있을까?



1) 데이터 준비하기



2) 데이터로 알고 싶은 내용 질문하기



• 시군구별 유소년 인구 구성 비율은 어떠한가?
• 시군구별 생산 연령 인구수와 고령 인구수는 어떤 차이를 보이는가?
• 가장 낮은 인구 비율을 차지하는 시군구는 어디인가?
• 인구 비율은 시군구별로 고르게 분포되어 있는가?





3) 파이차트 만들어보기



(1) 시군구별 유소년 인구(0~14세) 비율 파이차트 만들기

시군구별 유소년 인구 비율 파이차트



2) 시군구별 생산 연령 인구수와 고령 인구수의 파이차트 그리기



시군구별 생산 연령 인구수와 고령 인구수의 파이차트 그리기



4) 질문에 답해보기

Q1. 시군구별 유소년 인구 구성 비율은 어떠한가?

A1. 서구 > 남동구 > 연수구 순으로 높은 유소년 인구 비율을 보여주며, 이렇게 3개의 구에서 50% 이상을 차지합니다.



Q2. 인천광역시 시군구별 생산 연령, 고령 인구수의 양상은 어떠한 차이를 보이는가?

A2. 파이차트를 그릴 때, 수치를 '구성 비율'로 바꾸기 전에, 생산 연령 인구수 파이차트가 더 크게 그려진 것을 통해, 생산 연령 인구가 고령 인구보다 많다는 사실을 알 수 있다.

그리고, 생산 연령 인구는 서구 > 남동구 > 부평구 순으로 많지만, 고령 인구는 남동구 > 부평구 = 서구 순으로 많다.
